鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」後後編



ガス切断器

ガス切断器



写真は一般的な持ち方になります。





右手で持ち手を持ち、ガスバルブ低圧酸素バルブを操作します。





左手で「ガス切断器」を支えながら高圧酸素バルブを操作します。





写真で分かる通り、持ち手が右側に偏る為に最初の内は安定させるのが難しいです。





上手くなるコツは、ただただ地道に練習あるのみです(*´ω`*)





どんな職種でもそうだと思いますが、何事も一気に飛躍は難しいものです。





上達する一つの手段は、毎日の積み重ねではないでしょうか?





「日乃出工業」は全力で応援致します(*´ω`*)





鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」後編

ガス切断器 火口

ガス切断器 火口



写真は「火口」です。





正確には、「ガス切断器」「ヘッド」に取り付けるのが「火口」と呼ばれる物になります。

(詳細は「鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」前中編」を参照して頂けると分かり易いかと思います(^_-))





共通して真ん中の穴が高圧酸素の出口となります。





そして、周りの穴の違いが「アセチレン」「プロパン」の違いとなります。





写真では左が「アセチレン」用、右が「プロパン」用となります。





次回に続きます\(^o^)/

周りの穴から「ガス」「低圧酸素」が出ます(*´ω`*)





鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」中後編

ガス切断機

ガス切断機



「ガス切断器」は用途に合わせて種類があります。





写真の「ガス切断器」は、「中型切断器」と呼ばれる物です。





そうです。あとは、「大型切断器」「小型切断器」があります。





「中型切断器」では約50mmまで、「大型切断器」約100mmまでの鋼鉄を溶断可能です。





「大型切断器」「中型切断器」約1.25倍。





「小型切断器」「大型切断器」約半分程の大きさとなります。





大きさの違いは、混合ガス管(酸素、アセチレン又はプロパンの通り道)の違いとなります。

(詳細は「鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」前中編」をご覧頂けると分かり易いのではないかと思っております。)





次回に続きます\(^o^)/

「ガス切断器」を並べて写真を撮ろうかと思いましたが、写真では違いが判別しにくかったので、撮るのを諦めました(^▽^;)





鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」中中編

ガス切断器

ガス切断器



写真は「酸素供給、ガス供給」の差込口です。





写真では判りにくいかもしれませんが、差込口の根元には「逆火防止」が付いています。





もちろん「酸素メーター」「アセチレンメーター」「プロパンメーター」「逆火防止」が付いていますが、二重で災害を防止して、万が一に備えています。





次回に続きます\(^o^)/

道具一つに至るまで、安全を考慮しています(*´ω`*)





鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」中編

ガス切断器

ガス切断器



前回「鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」前後編」⑥ガスバルブを開けて④低圧酸素バルブを開けると記述しました。





④低圧酸素バルブを開けないとどうなるか分かりますか?





「ガス」が不完全燃焼により⑦火口から黒い煙が出ます。





そのままでは「ガス溶接、ガス溶断」どころか、ただの環境破壊になってしまいます(^▽^;)





工場の煙突から青白い炎を見た事はありませんか?





工場の煙突も同じ原理で、完全燃焼させてから処理しています。





次回は日曜日!!!もちろん例のアレ致します(*´ω`*)

お楽しみに\(^o^)/





鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」前後編

ガス切断器

ガス切断器



「ガス切断器」の使用方法を紹介致します。





⑦酸素供給、ガス供給「鋼鉄の切断。鍛冶屋の必須技術。「ガスホース」全編」「ガスホース」を差し込みます。





次に⑥ガスバルブを開けます。





①火口「鋼鉄の切断。鍛冶屋の必須技術。「ガスライター」全編」「ガスライター」で着火します。





「ガス」に着火したら、④低圧酸素バルブを開けます。

(ガスと酸素を混合する事で、火力を上げます。例えるならば、家庭のガスコンロの状態です。)





ここまでで、「ガス溶接、ガス溶断」の作業が出来る様になります。





「ガス溶接」の時は、任意の鋼鉄に①火口を近づけて、「ガス溶接棒」半田鏝(はんだごて)の要領で溶接していきます。





「ガス溶断」の時は、任意の鋼鉄に①火口を近づけて、鋼鉄を熱し③高圧酸素バルブを開けて、溶けた鋼鉄を吹き飛ばします。





次回に続きます\(^o^)/

いざ説明するとなると難しいものですね(^▽^;)

私(松本 日出治)の説明下手に、自分で呆れております(/ω\)





鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」前中編

ガス切断器

ガス切断器

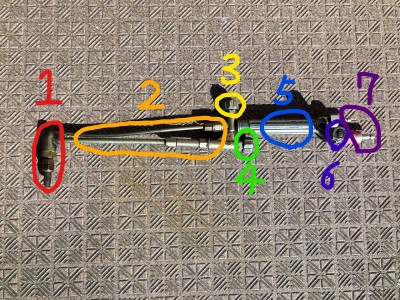

「ガス切断器」の各呼び名を紹介致します。





① 火口(ひぐち) ヘッド



② 混合ガス管(酸素、アセチレン又はプロパンの通り道)



③ 高圧酸素バルブ



④ 低圧酸素バルブ



⑤ 持ち手



⑥ ガスバルブ



⑦ 上の部分が酸素供給 下の部分がガス供給





以上が各呼び名となります。





次回に続きます\(^o^)/

正式名称はありますが、敢えて分かり易い様に記述して、お送り致しました(*´ω`*)





鋼鉄の切断。鍛冶屋の必須技術。「ガス切断器」前編

ガス切断機

ガス切断機

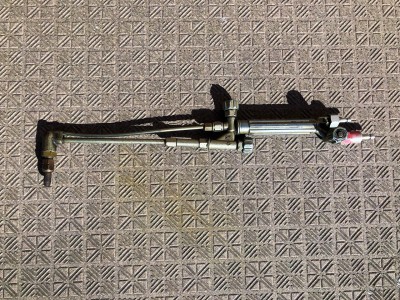

写真は「ガス切断器」です。





呼び名はそのままの「切断器」又は、「バーナー」と呼んでいます。





次回に続きます\(^o^)/

今回の写真は余計な物が無くて、見やすいのではないでしょうか?

なかなか良く撮れたと自惚れております(*´ω`*)
