プロパンメーター
写真の物が、「プロパンメーター」です。

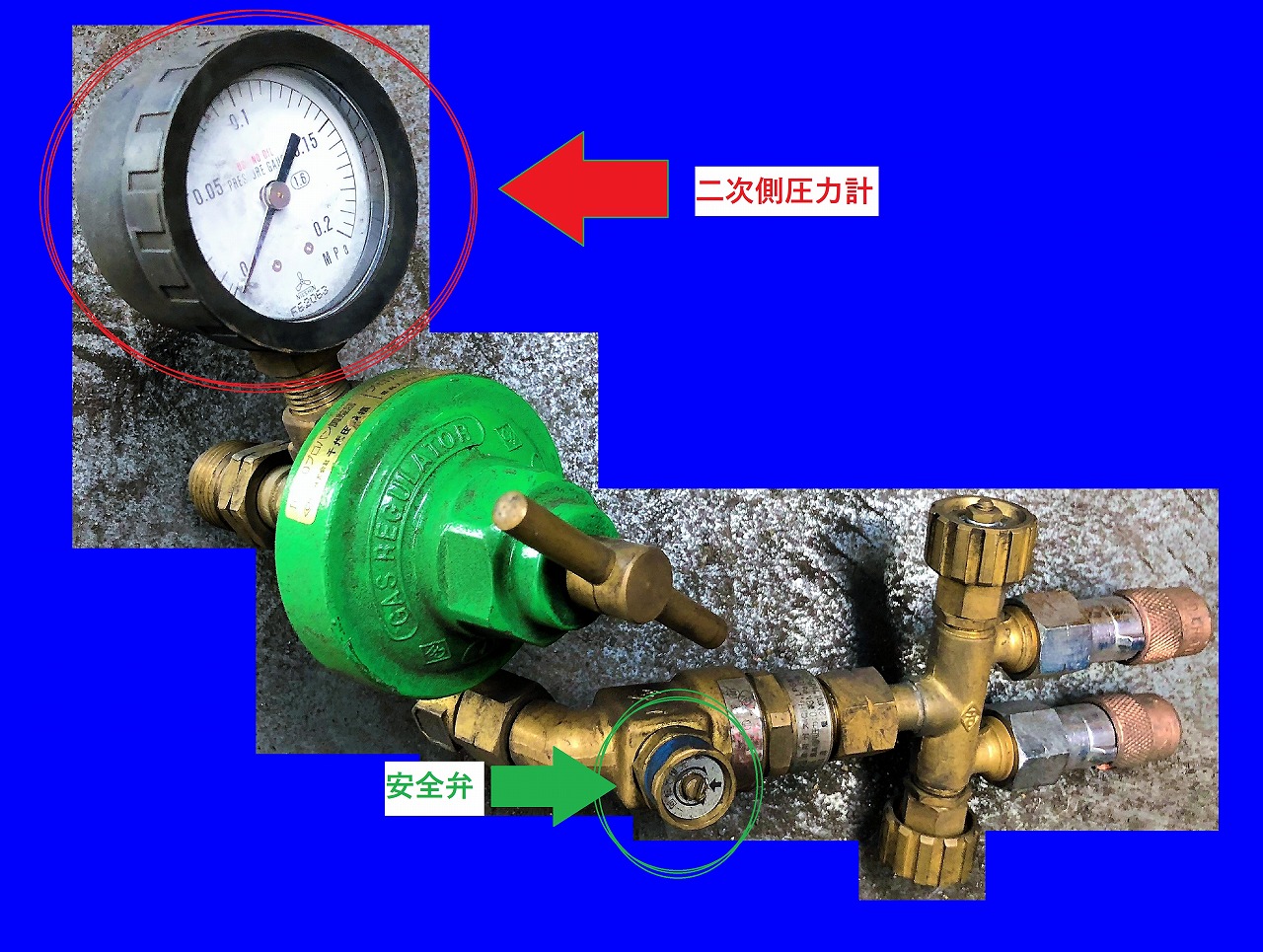

「酸素メーター」「アセチレンメーター」とは異なり、「メーター」は「二次側圧力計」のみとなります。
次回に続きます＼(^o^)／
「安全弁」は緑丸で囲っている箇所で、「酸素メーター」「アセチレンメーター」と同じ構造です(*´ω｀*)
アセチレンメーター

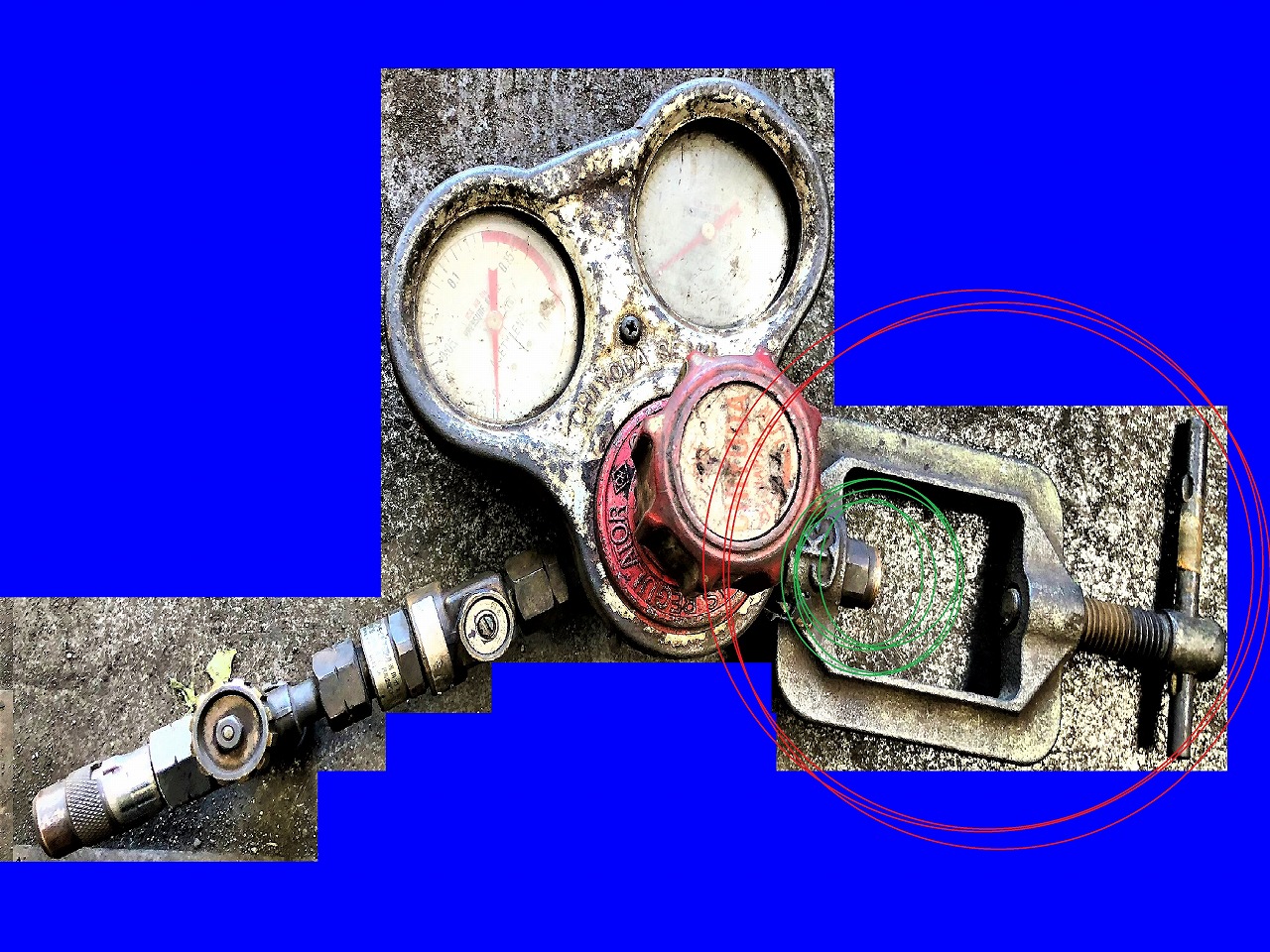

赤丸で囲っている箇所が、ボンベに繋ぎ込むための部分です。
緑丸で囲っている部分が、ボンベ本体に接続する部分となります。
万力式になっている為、接続は容易に行う事が出来ます。
次回に続きます＼(^o^)／
唯一工具を使用せずに、取り付ける事が出来ます(*´ω｀*)
アセチレンメーター
写真の物が、「アセチレンメーター」です。

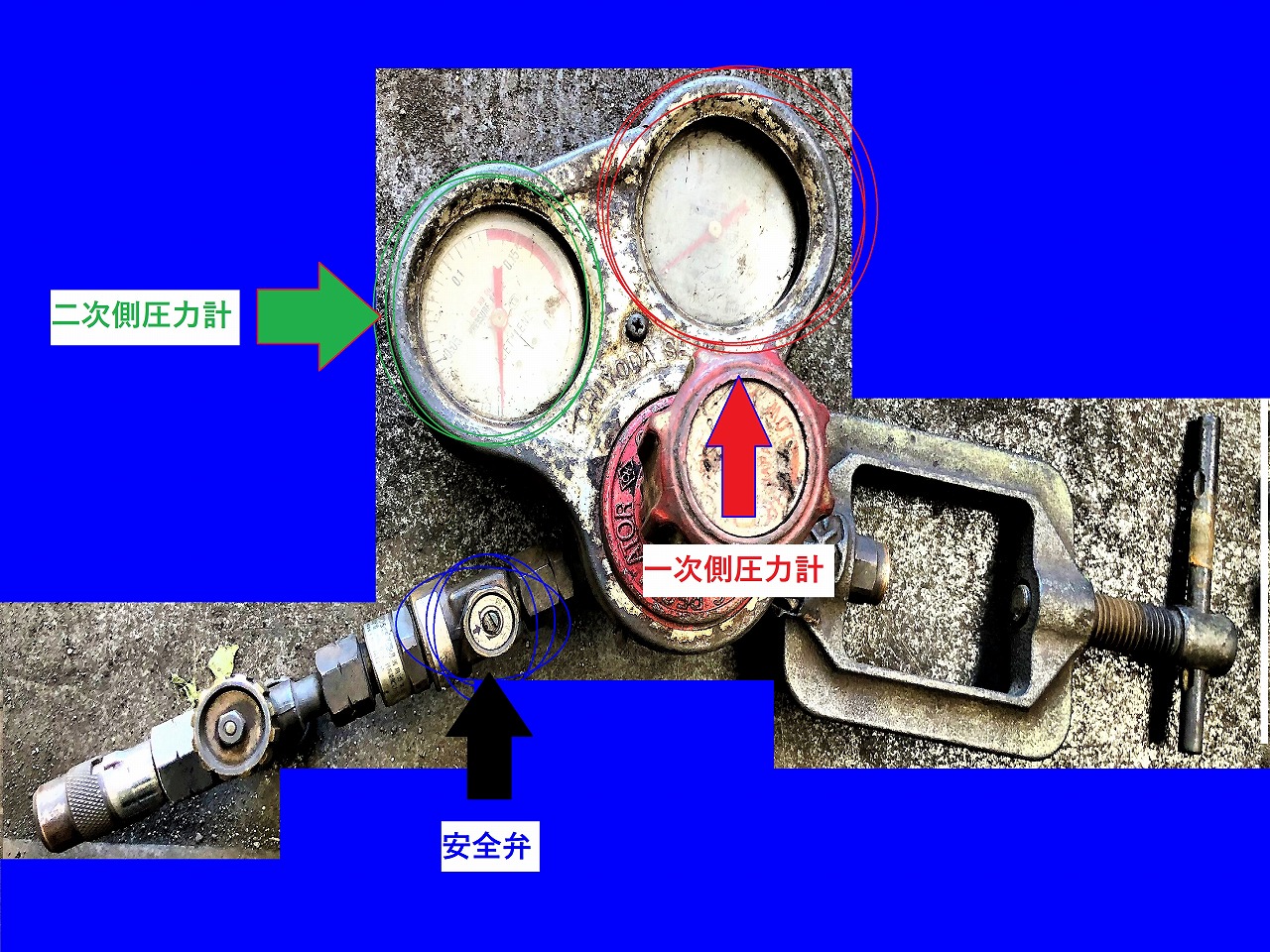

「一次側圧力計」と「二次側圧力計」の見方は、「酸素メーター」と同じです。
「メーター」の見方は、「鋼鉄の切断。鍛冶屋の必須技術。「ガス溶接、ガス溶断用メーター」後編」を併せてご覧頂ければ幸いです。
次回に続きます＼(^o^)／
「安全弁」も同じ構造をしています(*´ω｀*)
酸素メーター

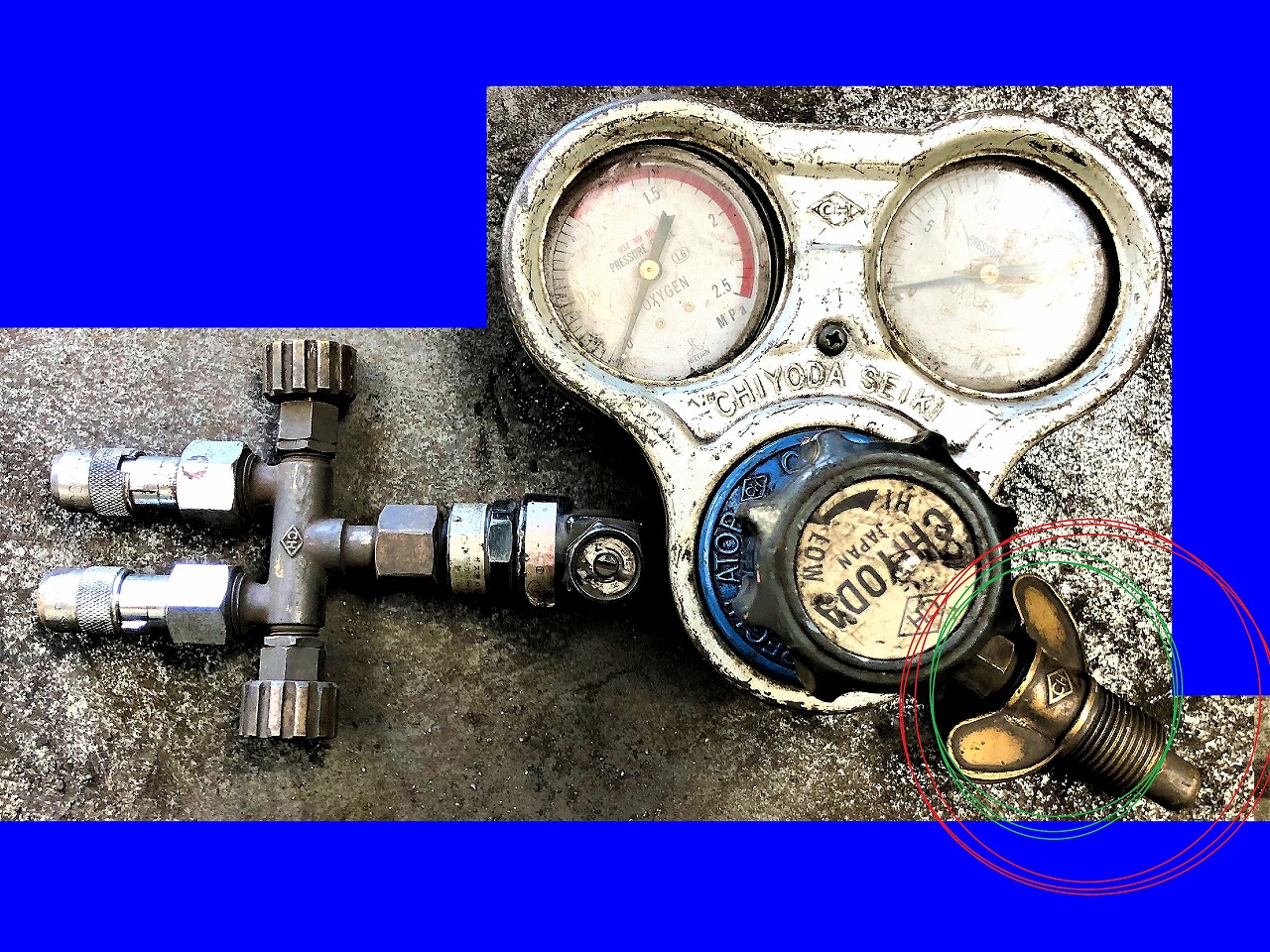

赤丸で囲っている箇所が、ボンベに繋ぎ込むネジ部分です。
具体的には、緑丸の蝶ネジの部分がボンベ本体に。
赤丸で囲っているネジ部分が、下の写真の青丸で囲っている部分へと繋ぎます。

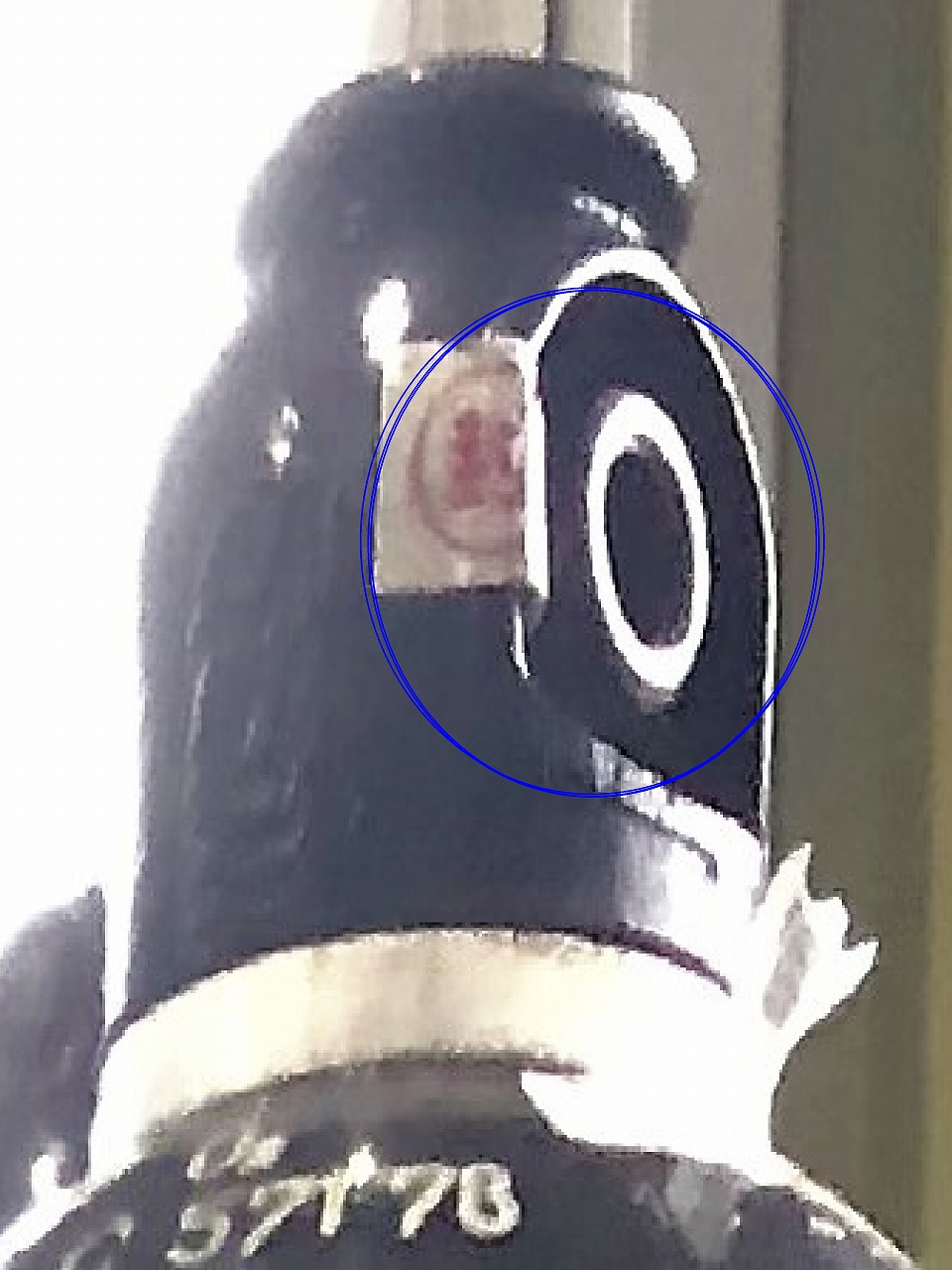

酸素ボンベ
締め付ける箇所にはパッキンが付属されているので、ボンベに締め付ける事で気体の漏れを防ぎます。
次回に続きます＼(^o^)／
現場では、何度も取り付け取り外しを行う為、パッキンはかなりヘタります(*´ω｀*)
酸素メーター

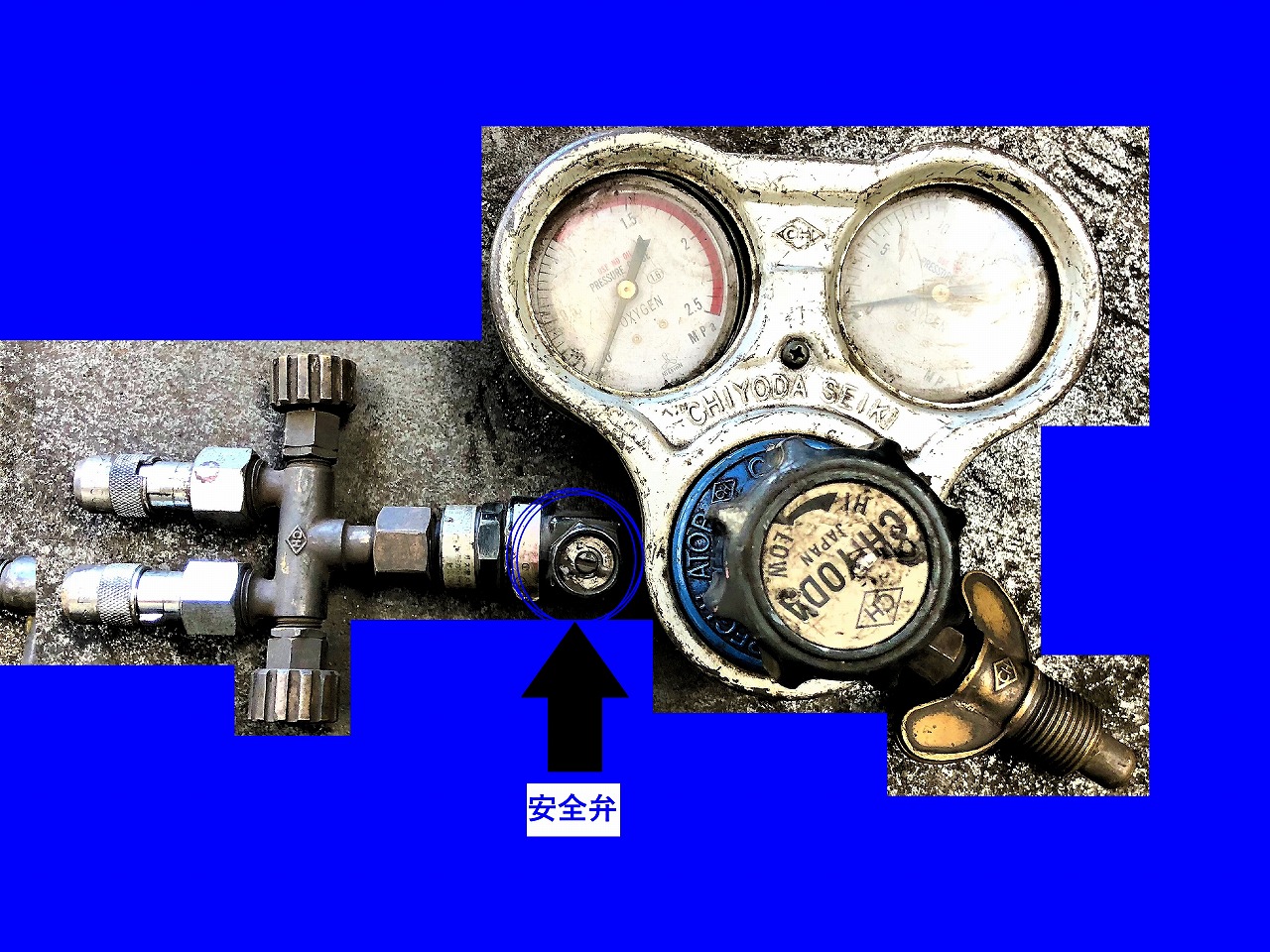

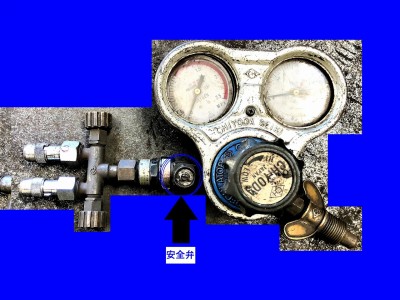

青丸で囲っている部分が、「安全弁」です。
「二次側圧力計」の赤いラインまで供給量を増やしてしまった時に、安全装置として「安全弁」が作動します。
「鋼鉄の切断。鍛冶屋の必須技術。「ガス溶接、ガス溶断用メーター」後前編」も併せてご覧頂ければ幸いです。
次回に続きます＼(^o^)／
解除は、青丸の部分をマイナスドライバー等で、時計回りに回して矢印の所まで一回転させます(*´ω｀*)
